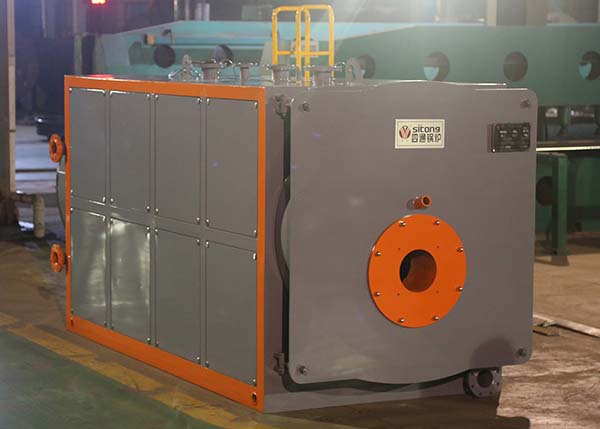

WNS低氮冷凝(內置式)熱水鍋爐采用成熟三回程全濕背式結構，大開啟前煙箱設計、采用低氮燃燒機配合大爐膛及有效傳熱螺紋煙管，灌輸煙氣外循環(FGR)或全預混表面燃燒技術原理。鍋爐匹配合理低氮燃燒機火焰，充分降低爐膛火焰高溫區燃燒溫度，有效控制NOx濃度的升高，經測試該鍋爐有效滿足NOx≦30mg超低氮排放標準。
　　WNS低氮冷凝熱水鍋爐鍋爐燃燒室由大直徑全波紋爐膽組成，燃燒空間大，燃料燃燒有效，有效吸收熱膨脹，輻射受熱面積大。該鍋殼直徑大，水容量大，對負荷變化適應能力強，出力穩定。采用螺紋傳熱計算，螺旋擾動設計原理，通過三維動畫仿真模擬，設計有效傳熱阻力小螺紋煙管，并采用優良無縫鋼管，使其傳熱好、摩擦阻力小、延長使用壽命。
　　WNS低氮冷凝熱水鍋爐尾部設置內置冷凝器，全部部件均采用激光切割及冷作工藝，并選用耐低溫腐蝕ND鋼螺旋鰭片管，在有限空間內增加傳熱面積、充分吸收尾部煙氣，降低排煙溫度，提高鍋爐熱效率，且其結構為內置式，不占用鍋爐房空間面積，適用范圍廣。
　　WNS低氮冷凝熱水鍋爐本體外表面采用保溫性能良好的硅酸鋁氈貼面包敷而成，外框采用優良冷拉板經數控折床加工而成，并成“凹”狀耐壓能力強骨架與前后面板連接組焊，其包裝面板為矩形鑲嵌卡入式裝配，四角均開設有陷形自攻絲孔，并采用304裝飾蓋密封，方便檢修，整體造型美觀、新穎，散熱損失小，提升鍋爐熱效率。
