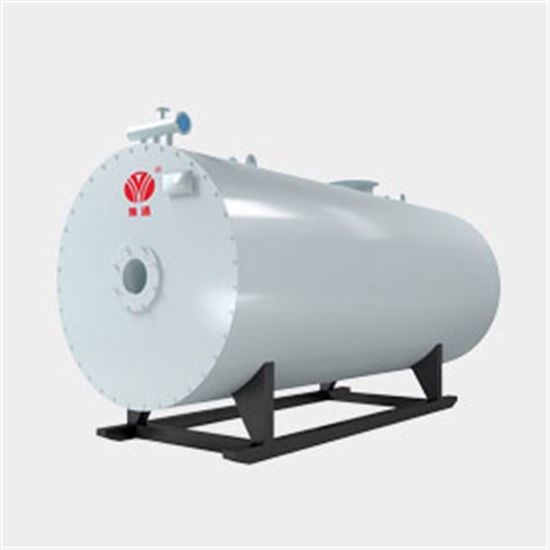

YY(Q)W臥式燃油燃氣導熱油爐
24小時銷售熱線: 18039536698
YY(Q)W臥式燃油/氣導熱油爐是一種新型供熱設備,以燃油、氣為熱源。鍋爐以導熱油為載體通過循環泵強制熱載體通過循環油泵強制熱載體液相循環,將熱量輸送給用熱設備后在返回熱爐從新加熱。鍋爐受熱面結構緊湊,受熱面由內、中、外(或內、外)密排的圓盤管構成,內盤管為輻射受熱面,中、外盤管與內盤管的外表面構成對流受熱面。
YY(Q)W臥式燃油/氣導熱油爐燃料在內盤管組成的燃燒室內燃燒放熱,經輻射受熱面吸收大部分熱量后,高溫煙氣進入對流受熱面并進行換熱。高溫煙氣出鍋爐后在空氣預熱器中加熱鍋爐燃燒所需的空氣,經除塵器由引風機將煙氣送至煙囪排入大氣。擁有新型專利證書,實用新型名稱:一種臥式燃油有機熱載體爐;專利號:ZL 2014 2 0508472.3
YY(Q)W臥式燃油/氣導熱油爐廣泛適用于化工、油脂、石化、紡織、印染、塑料、橡膠、纖維、碳素、建筑、水泥、瀝青、金屬、涂裝、木材加工、造紙印刷、原子能工業等。
型號 | YY(Q)W-120Y、Q | YY(Q)W-240Y、Q | YY(Q)W-350Y、Q | YY(Q)W-500Y、Q | YY(Q)W-700Y、Q | YY(Q)W-1000Y、Q | YY(Q)W-1200Y、Q | YY(Q)W-1400Y、Q |
額定熱功率(KW) | 120 | 240 | 350 | 500 | 700 | 1000 | 1200 | 1400 |
熱效率(%) | 90 | 90 | 90 | 91 | 92 | 91 | 91 | 91 |
設計壓力(Mpa) | 1.3 | 1.3 | 1.3 | 1.3 | 1.1 | 1.1 | 1.1 | 1.1 |
工作壓力(Mpa) | 1.0 | 1.0 | 1.0 | 1.0 | 0.8 | 0.8 | 0.8 | 0.8 |
高工作溫度(C) | 300 | 300 | 300 | 320 | 320 | 320 | 320 | 320 |
爐內容油量(m3) | 0.1 | 0.15 | 0.25 | 0.3 | 0.5 | 0.8 | 1 | 1.1 |
循環油量(m3/h) | 9.6 | 19.3 | 28.1 | 31.5 | 56.2 | 75.6 | 75.6 | 88.2 |
配管連接口徑(DN) | 65 | 65 | 80 | 80 | 100 | 125 | 125 | 125 |
參考重量 | 1.6 | 2.3 | 2.8 | 3.2 | 4.1 | 5.6 | 7.3 | 8.3 |
鍋爐尺寸 長、寬、高 (mm) |
1600 1020 1520 |
1930 1230 1868 |
2110 1390 2055 |
2208 1390 2055 |
3240 1470 2260 |
3300 1670 2587 |
4145 1900 2786 |
4607 2000 3045 |
